دشارژ کنترل شده باتری یو پی اس یکی از حیاتیترین فرآیندهای نگهداری پیشگیرانه در سیستمهای پشتیبان برق است. انجام صحیح “نحوه دشارژ باتری” نه تنها سلامت باتری را تضمین میکند، بلکه از خرابیهای ناگهانی در زمان قطع برق جلوگیری مینماید. این مقاله به صورت جامع به بررسی اصول، روشها و استانداردهای دشارژ باتری یو پی اس میپردازد.
مقدمهای بر اهمیت دشارژ کنترل شده باتری
باتریهای سرب-اسید و لیتیومیون مورد استفاده در یو پی اس، نیاز به سیکلهای منظم دشارژ-شارژ دارند تا از ایجاد “اثر حافظه” و سولفاته شدن صفحات جلوگیری شود. دشارژ کنترل شده به عنوان یک تست سلامت، ظرفیت واقعی باتری را آشکار کرده و باتریهای ضعیف را قبل از ایجاد مشکل شناسایی میکند.
اهداف اصلی دشارژ باتری یو پی اس
کالیبره کردن سیستم مدیریت باتری (BMS): سیستم مدیریت باتری نیاز به کالیبراسیون دورهای دارد تا بتواند ظرفیت واقعی باتری را به طور دقیق اندازهگیری کند.
شناسایی باتریهای ضعیف: در بانک باتریهای سری، یک سلول ضعیف میتواند عملکرد کل بانک را مختل کند. دشارژ کامل این سلولها را شناسایی میکند.
جلوگیری از سولفاته شدن: در باتریهای سرب-اسید، دشارژ منظم از تشکیل کریستالهای سولفات سخت بر روی صفحات جلوگیری میکند.
تعیین ظرفیت واقعی: با گذشت زمان، ظرفیت باتری کاهش مییابد. دشارژ کنترل شده، درصد ظرفیت باقیمانده را به طور دقیق مشخص میکند.
انواع روشهای دشارژ باتری یو پی اس
۱. دشارژ با بار واقعی (Real Load Test)
این روش، مطمئنترین و دقیقترین نحوه دشارژ باتری است که در آن از بار واقعی متصل به یو پی اس برای تخلیه باتری استفاده میشود.
مزایا:
شبیهسازی شرایط واقعی قطع برق
اندازهگیری دقیق زمان پشتیبانگیری
تست همزمان عملکرد یو پی اس و باتری
معایب:
نیاز به قطع برق ورودی
ایجاد وقفه در کار سیستم
زمانبر بودن
روش اجرا:
1. قطع برق ورودی یو پی اس
2. اتصال بار به میزان ۸۰-۱۰۰٪ توان نامی
3. اندازهگیری زمان تا رسیدن به ولتاژ cut-off
4. ثبت منحنی دشارژ
۲. دشارژ با لود بانک (Load Bank Test)
در این روش از یک بار مصنوعی (لود بانک) برای تخلیه کنترل شده باتری استفاده میشود.
مزایا:
دقت بسیار بالا در اندازهگیری
امکان کنترل دقیق جریان دشارژ
عدم نیاز به قطع سرویس دهی یو پی اس
معایب:
هزینه بالای تجهیزات
نیاز به اپراتور مجرب
زمانبر بودن نصب و راهاندازی
روش اجرا:
1. اتصال لود بانک به خروجی یو پی اس
2. تنظیم جریان دشارژ مطابق استاندارد
3. مانیتورینگ مداوم ولتاژ و جریان
4. توقف دشارژ در ولتاژ cut-off
۳. دشارژ با استفاده از اینورتر یو پی اس
در این نحوه دشارژ باتری، از اینورتر داخلی یو پی اس برای تخلیه باتری استفاده میشود.
مزایا:
ساده و بدون نیاز به تجهیزات اضافی
ایمن و کنترل شده
امکان انجام دورهای
معایب:
عدم اندازهگیری دقیق ظرفیت
استرس حرارتی به اینورتر

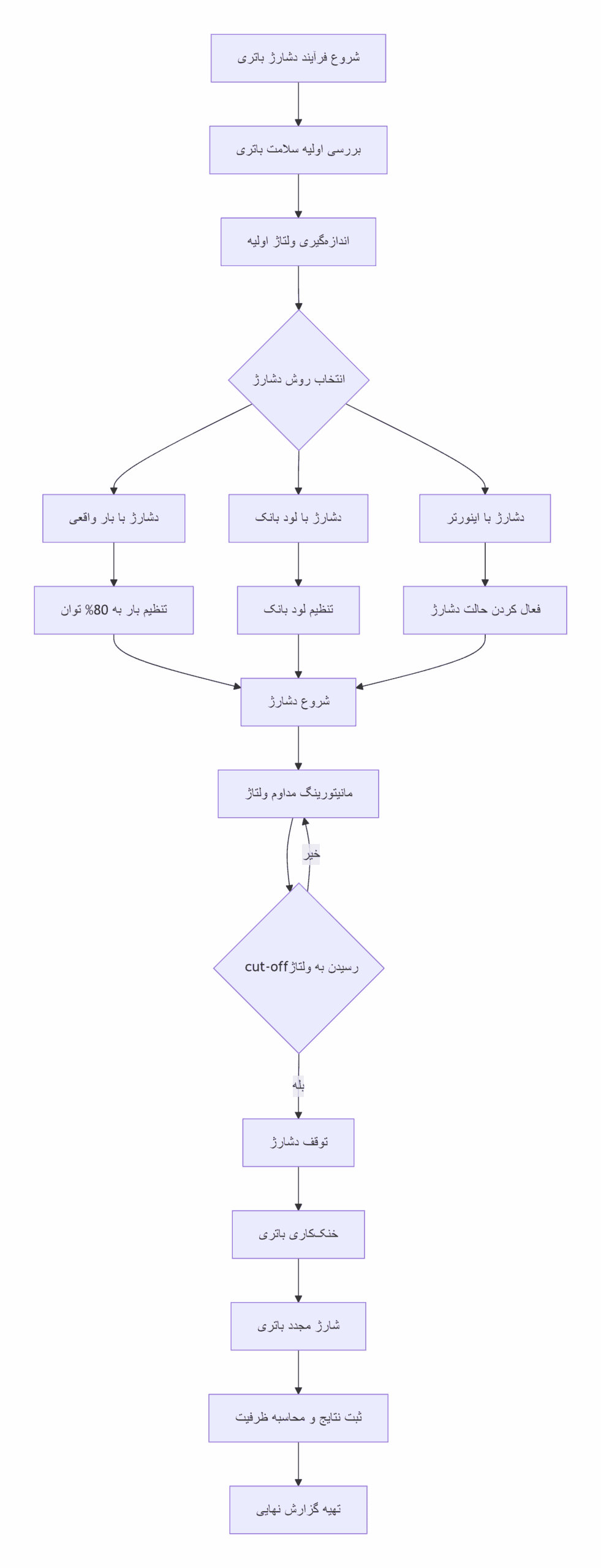

نمودار فرآیند کامل نحوه دشارژ باتری یو پی اس
پارامترهای حیاتی در دشارژ باتری
ولتاژ Cut-Off
این ولتاژ، حد پایین مجاز برای دشارژ باتری است که بر اساس نوع باتری تعیین میشود:
باتری سرب-اسید VRLA: ۱٫۷۵V per cell (10.5V for 12V battery)
باتری سرب-اسید Flooded: ۱٫۸۰V per cell (10.8V for 12V battery)
باتری لیتیومیون: ۲٫۵-۳٫۰V per cell (بسته به chemistry)
نرخ دشارژ (C-Rate)
نرخ دشارژ بر اساس ظرفیت باتری تعیین میشود:
تست ظرفیت: C/8 to C/10 (8-10 hour discharge)
تست عملکرد: C/4 to C/2 (2-4 hour discharge)
تست سریع: 1C to 2C (30-60 minute discharge)
دمای محیط
دمای بهینه برای دشارژ: ۲۰-۲۵°C
حداکثر دمای مجاز: ۴۰°C
استانداردهای بینالمللی دشارژ باتری
استاندارد IEEE 450
دشارژ با جریان ثابت
اندازهگیری ولتاژ هر سلول هر ۱۵ دقیقه
ثبت دمای الکترولیت
cut-off ولتاژ ۱٫۷۵V per cell
استاندارد IEEE 1188
برای باتریهای VRLA
دشارژ با جریان ثابت
cut-off ولتاژ ۱٫۷۵V per cell
ثبت ولتاژ هر ۴ سلول
استاندارد IEC 60896
تست ظرفیت با C/10
cut-off ولتاژ ۱٫۸۰V per cell
تصحیح دما بر اساس ۲۰°C
محاسبه ظرفیت باتری پس از دشارژ
فرمول محاسبه ظرفیت:
ظرفیت واقعی (Ah) = جریان دشارژ (A) × زمان دشارژ (h)
فرمول محاسبه درصد سلامت:
سلامت باتری (%) = (ظرفیت واقعی / ظرفیت نامی) × ۱۰۰
نکات ایمنی در نحوه دشارژ باتری
وسایل حفاظت فردی:
عینک ایمنی
دستکش لاستیکی
روپوش ضد اسید
اقدامات احتیاطی:
عدم دشارژ عمیق تر از حد مجاز
مانیتورینگ مداوم دمای باتری
اطمینان از تهویه مناسب
جلوگیری از اتصال کوتاه
علائم هشدار:
گرمای بیش از حد باتری
بادکردگی بدنه
نشت الکترولیت
کاهش سریع ولتاژ
برنامه زمانبندی دشارژ باتری
| نوع باتری | تست سریع | تست عملکرد | تست ظرفیت کامل |
|---|---|---|---|
| VRLA | ماهانه | ۳ ماهه | سالانه |
| Flooded | ۲ ماهه | ۶ ماهه | سالانه |
| Li-Ion | ۳ ماهه | سالانه | ۲ ساله |
سوالات متداول (FAQ)
پاسخ: برای باتریهای VRLA تست عملکرد هر ۳ ماه و تست ظرفیت کامل سالانه توصیه میشود. برای باتریهای لیتیومیون، تست سالانه کافی است.
پاسخ: دشارژ تا حد cut-off استاندارد آسیبزا نیست، اما دشارژ عمیق (Deep Discharge) میتواند باعث آسیب دائمی به باتری شود.
پاسخ: با استفاده از رله cut-off ولتاژ، مانیتورینگ مداوم و تنظیم صحیح پارامترهای دشارژ در سیستم مدیریت باتری (BMS).
پاسخ: دشارژ با بار واقعی شرایط عملیاتی را شبیهسازی میکند، اما لود بانک دقت اندازهگیری بالاتری دارد و قابل کنترلتر است.
پاسخ: باتری باید بلافاصله پس از دشارژ شارژ شود. تأخیر بیش از ۲۴ ساعت میتواند باعث سولفاته شدن صفحات شود.
خطاهای رایج در نحوه دشارژ باتری
دشارژ با جریان بسیار بالا: باعث گرمایش بیش از حد و آسیب به صفحات میشود.
قطع دشارژ قبل از رسیدن به cut-off: باعث عدم اندازهگیری دقیق ظرفیت میشود.
عدم تصحیح دما: ظرفیت باتری با دما تغییر میکند و باید تصحیح شود.
دشارژ باتریهای سرد: در دمای زیر ۰°C از دشارژ باتری سرب-اسید خودداری شود.
نتیجهگیری
اجرای صحیح “نحوه دشارژ باتری” یو پی اس یک فرآیند تخصصی است که نیازمند دانش فنی، تجهیزات مناسب و رعایت پروتکلهای ایمنی است. با انجام منظم دشارژ کنترل شده، میتوان از سلامت باتری اطمینان حاصل کرده و از خرابیهای پرهزینه در زمان قطع برق جلوگیری نمود. به خاطر داشته باشید که پیشگیری همیشه کمهزینهتر از تعمیر و جایگزینی است.
