باتری یو پی اس یکی از اجزای اصلی سیستم تأمین برق بدون وقفه است که وظیفه ذخیره و تأمین انرژی در زمان قطعی برق را دارد. نصب و اتصال صحیح باتری یو پی اس ، نقش مهمی در عملکرد بهینه، ایمنی و افزایش طول عمر دستگاه ایفا میکند. در این مقاله به صورت جامع و کاملاً بهینه به بررسی طریقه نصب باتری یو پی اس و اتصالات سری و موازی آن میپردازیم تا با رعایت نکات فنی و ایمنی، بهترین نتیجه را از سیستم یو پی اس خود بگیرید.
اهمیت نصب صحیح باتری یو پی اس
نصب نادرست باتری یا اتصالات ضعیف میتواند باعث کاهش بازدهی، خرابی سریع باتری، آسیب به سیستم یو پی اس و حتی خطرات ایمنی مانند اتصال کوتاه و آتشسوزی شود. بنابراین رعایت دستورالعملهای نصب، انتخاب تجهیزات مناسب و رعایت نکات ایمنی بسیار ضروری است.
مراحل طریقه نصب باتری یو پی اس و اتصالات آن
1. انتخاب باتری مناسب
مطابقت باتری با مدل و ظرفیت یو پی اس
استفاده از باتریهای اورجینال و با کیفیت
بررسی تاریخ تولید و سلامت ظاهری باتری
2. آمادهسازی محل نصب
انتخاب محل خشک، خنک و دارای تهویه مناسب
جلوگیری از قرار دادن باتری در معرض نور مستقیم خورشید، رطوبت و گرد و غبار
فراهم کردن فضای کافی برای دسترسی و نگهداری
3. بررسی سلامت باتری قبل از نصب
چک کردن ولتاژ باتری با مولتیمتر
اطمینان از عدم وجود ترک، نشت اسید یا خوردگی در ترمینالها
4. اتصال باتری به یو پی اس
شناسایی قطب مثبت (+) و منفی (-) روی باتری و یو پی اس
استفاده از کابلهای با ضخامت مناسب و عایقبندی شده
اطمینان از محکم بودن اتصالات و عدم وجود بازی در کابلها
رعایت ترتیب اتصال باتری به صورت سری یا موازی
تعیین مقدار ولتاژ باسبار DC یو پی اس
5. رعایت نکات ایمنی هنگام نصب
استفاده از تجهیزات ایمنی مانند دستکش و عینک محافظ
جلوگیری از تماس مستقیم قطبها با فلزات و ایجاد اتصال کوتاه
خاموش بودن یو پی اس هنگام اتصال باتری
عدم استفاده از ابزار فلزی بدون عایق هنگام اتصال

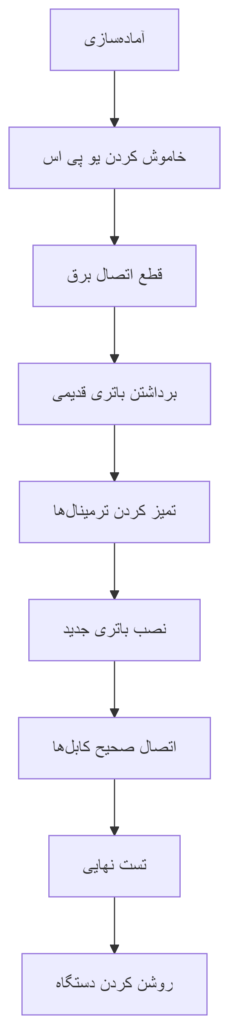

نمودار فرآیند نصب باتری یو پی اس

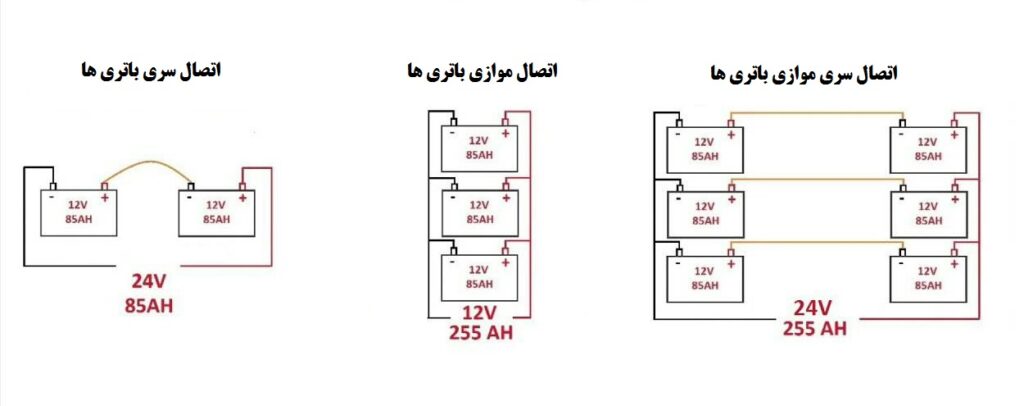

نمودار شماتیک اتصالات باتری یو پی اس
اتصال سری (افزایش ولتاژ): قطب مثبت باتری اول به قطب منفی باتری دوم متصل میشود.
اتصال موازی (افزایش ظرفیت): قطبهای مثبت به هم و قطبهای منفی به هم متصل میشوند.
اتصال سری موازی (افزایش ظرفیت و ولتاژ): زنجیره های سری باتری ها بطور موازی به یکدیگر متصل میشوند.
با توجه به ولتاژ DC باس یو پی اس ، باید باتری های یو پی اس را به میزان آن ولتاژ سری کنیم تا ولتاژ مد نظر بدست بیاید. وچنانچه بخوایم زمان بک آپ یو پی اس افزایش یابد تعداد زنجیره های سری را افزایش میدهیم و آنها را با هم بصورت موازی وصل میکنیم.
نکته بسیار مهم : حتما در هنگام نصب از دست کش و آچار های عایق استفاده نمایید! ( بعلت ولتاژ بالای DC )

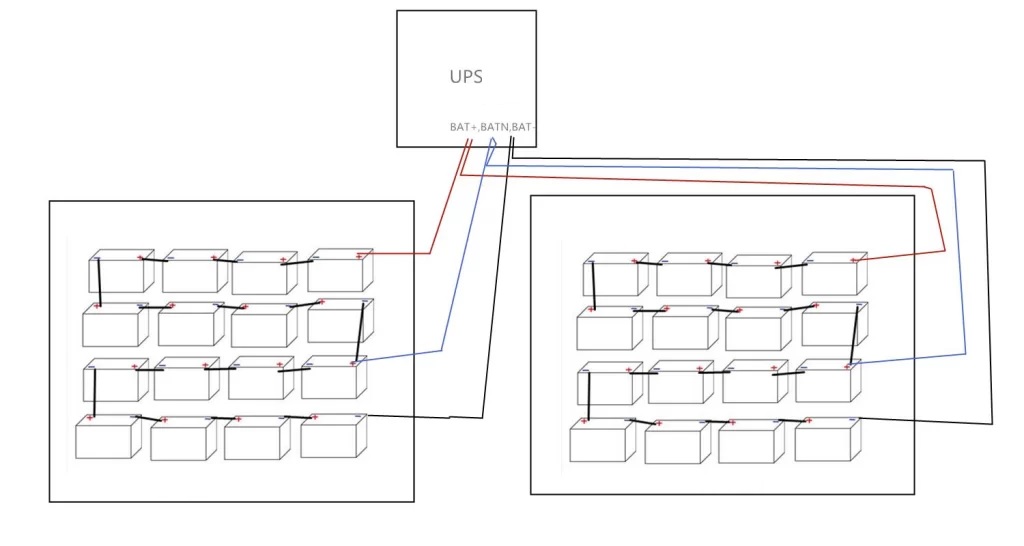

نحوه نصب و اتصالات باتری یو پی اس با سر وسط
اتصال باتری برخی از یو پی اس ها با سر وسط می باشد که اتصال باتری این نوع یو پی اس ها در تصویر زیر نشان داده شده است:
در تصویر بالا دو زنجیره باتری را مشاهده میکنید که بصورت موازی به کلید باتری یو پی اس متصل شده اند. خط قرمز مثبت ، مشکی منفی ، و آبی سر وسط می باشد.
نکات کلیدی برای نصب و نگهداری باتری یو پی اس
کابلها باید ضخامت کافی برای جریان عبوری داشته باشند تا از افت ولتاژ جلوگیری شود.
اتصالات را به صورت دورهای چک و در صورت نیاز محکم کنید.
باتریهای قدیمی یا آسیبدیده را به موقع تعویض کنید تا از آسیب به یو پی اس جلوگیری شود.
از تماس مستقیم اسید باتری با پوست و سطوح جلوگیری کنید.
در نصب چند باتری، ترتیب و قطبها باید دقیق رعایت شود تا از آسیبهای احتمالی جلوگیری شود.
سوالات متداول درباره طریقه نصب باتری یو پی اس و اتصالات آن
در صورت آشنایی با اصول ایمنی و برق، میتوان باتری را نصب کرد، اما توصیه میشود توسط تکنسین مجرب انجام شود.
کابلهای ضخیم، انعطافپذیر، با عایقبندی مناسب و مطابق با جریان مصرفی باتری.
با بررسی علامتهای مثبت و منفی روی باتری و یو پی اس و استفاده از مولتیمتر.
بله، اما باید با رعایت دقیق استانداردها و دستورالعمل سازنده انجام شود.
خطرات شامل اتصال کوتاه، انفجار باتری، آسیب به یو پی اس و خطرات جانی است.
تست ولتاژ خروجی
تست زمان پشتیبانی
بررسی عدم نشت
کنترل دمای باتری
تفاوت باتری ماشین با باتری یو پی اس: راهنمای جامع و نکات کلیدی
جمعبندی
نصب صحیح باتری یو پی اس و اتصالات آن، از اصول کلیدی برای افزایش کارایی، ایمنی و طول عمر سیستم یو پی اس است. با رعایت نکات فنی، انتخاب تجهیزات مناسب و توجه به نکات ایمنی، میتوانید عملکرد دستگاه خود را به حداکثر برسانید و از هزینههای ناشی از خرابیهای احتمالی جلوگیری کنید. در نهایت، توصیه میشود نصب باتری یو پی اس را به کارشناسان متخصص بسپارید تا بهترین نتیجه را دریافت کنید.
