برای درک عملکرد یو پی اس UPS و انتخاب صحیح آن، آشنایی با سه مفهوم بنیادی ولتاژ، جریان و توان ضروری است. این کمیتهای الکتریکی مانند اضلاع یک مثلث، رابطه تنگاتنگی با هم دارند و هر یک نقش مشخصی در عملکرد یو پی اس ایفا میکنند. در این مقاله جامع، این مفاهیم را به زبان ساده توضیح داده و نقش هر یک را در یو پی اس بررسی میکنیم.
ولتاژ (Voltage)
ولتاژ چیست؟
ولتاژ را میتوان به فشار آب در یک لوله تشبیه کرد. این کمیت نشاندهنده نیروی محرکه الکتریکی است که الکترونها را در مدار به حرکت وامیدارد. واحد اندازهگیری ولتاژ، ولت (V) نام دارد.
ولتاژ در یو پی اس
یو پی اسها در دو سمت ورودی و خروجی با ولتاژ سروکار دارند:
الف) ولتاژ ورودی (Input Voltage):
محدوده ولتاژی که یو پی اس میتواند از برق شهر بپذیرد.
هر چه این محدوده وسیعتر باشد، یو پی اس کمتر به باتری سوئیچ میکند.
مثال: یک یو پی اس با محدوده ورودی ۱۶۰-۲۸۰ ولت، در نوسانات معمولی شهری نیازی به مصرف باتری ندارد.
ب) ولتاژ خروجی (Output Voltage):
ولتاژ تثبیتشدهای که یو پی اس به تجهیزات تحویل میدهد.
معمولاً ۲۲۰ یا ۲۳۰ ولت برای مصارف خانگی و اداری
در یو پی اسهای آنلاین، این ولتاژ کاملاً پایدار و بدون نوسان است.
رابطه ولتاژ و جریان
بر اساس قانون اهم و روابط توان، هر چه ولتاژ بالاتر باشد، برای تأمین توان یکسان، جریان کمتری نیاز است. این اصل مهم در طراحی سیستمهای برق رسانی کاربرد دارد:
توان (W) = ولتاژ (V) × جریان (A) مثال: برای تأمین ۱۰۰۰ وات توان: – در ولتاژ ۱۲۰ ولت: جریان ۸.۳۳ آمپر – در ولتاژ ۲۴۰ ولت: جریان ۴.۱۶ آمپر (تقریباً نصف)
جریان (Current)
جریان چیست؟
جریان الکتریکی میزان شارش الکترونها در یک مدار است و آن را میتوان به میزان آبی که از لوله عبور میکند تشبیه کرد. واحد اندازهگیری جریان، آمپر (A) است.
جریان در یو پی اس
محدودیت اصلی یو پی اس، توانایی آن در تأمین جریان است. به همین دلیل:
یو پی اسها معمولاً بر اساس جریان خروجی محدود میشوند.
هر چه جریان بیشتر باشد، کابلها و قطعات داخلی باید ضخیمتر و قویتر باشند.
در مشخصات فنی یو پی اس، حداکثر جریان مجاز خروجی ذکر میشود.
جریان راهاندازی (Inrush Current)
برخی تجهیزات مانند کمپرسور یخچال، موتورهای الکتریکی و چاپگرهای لیزری در لحظه روشن شدن، جریانی چند برابر جریان معمولی مصرف میکنند. این جریان که جریان راهاندازی نام دارد، میتواند تا ۵ تا ۷ برابر جریان نامی باشد. یو پی اس باید توانایی تحمل این جریان لحظهای را داشته باشد.
توان (Power) – حاصل ضرب نهایی
توان الکتریکی حاصلضرب ولتاژ و جریان است، اما در جریان متناوب (AC) که یو پی اسها با آن کار میکنند، موضوع کمی پیچیدهتر میشود.
توان ظاهری (Apparent Power) – VA
توان ظاهری با واحد ولت-آمپر (VA) اندازهگیری میشود و حاصلضرب ساده ولتاژ در جریان است:
VA = ولتاژ (V) × جریان (A)
نکته مهم: یو پی اسها در درجه اول توسط توان ظاهری محدود میشوند، زیرا قطعات داخلی (ترانسفورماتورها، سیمپیچها و کلیدها) بر اساس جیمان و ولتاژ طراحی شدهاند.
توان واقعی (Real Power) – وات
توان واقعی با واحد وات (W) اندازهگیری میشود و نشاندهنده کار مفیدی است که توسط تجهیزات انجام میشود. رابطه آن با توان ظاهری به صورت زیر است:
وات (W) = ولتاژ (V) × جریان (A) × ضریب توان (PF)
ضریب توان (Power Factor)
ضریب توان عددی بین ۰ تا ۱ است که نشان میدهد چه کسری از جریان، به کار مفید تبدیل میشود.
| نوع تجهیزات | ضریب توان معمول |
|---|---|
| لامپ رشتهای، بخاری برقی | ۱.۰ |
| کامپیوترهای مدرن | ۰.۹۵ – ۰.۹۹ |
| کامپیوترهای قدیمی | ۰.۶ – ۰.۷ |
| موتورهای الکتریکی | ۰.۷ – ۰.۸۵ |
ارتباط این مفاهیم در انتخاب یو پی اس
فرمول طلایی انتخاب UPS
برای انتخاب صحیح یو پی اس، باید به هر دو عدد VA و W توجه کرد:
مرحله ۱: جمع توان مصرفی تجهیزات بر حسب وات = W کل مرحله ۲: جمع توان مصرفی تجهیزات بر حسب VA = VA کل مرحله ۳: یو پی اسی انتخاب کنید که: – ظرفیت VA آن ≥ VA کل – ظرفیت W آن ≥ W کل
مثال عملی
فرض کنید یک کامپیوتر با مشخصات زیر دارید:
جریان مصرفی: ۳.۰۴ آمپر
ولتاژ: ۱۲۰ ولت
توان ظاهری: ۳۶۵ VA
توان واقعی: ۲۳۰ وات
ضریب توان: ۰.۶۳
برای این کامپیوتر، یو پی اسی نیاز دارید که:
حداقل ظرفیت VA آن ۳۶۵VA باشد
حداقل ظرفیت W آن ۲۳۰ وات باشد
نکته مهم در مورد UPSهای قدیمی
بسیاری از یو پی اسها با ضریب توان ۰.۸ طراحی شدهاند. یعنی:
یک UPS با ظرفیت ۱۰۰۰VA :
– حداکثر توان واقعی قابل تحویل = ۱۰۰۰ × ۰.۸ = ۸۰۰ وات
اگر تجهیزات شما ضریب توان بالاتری دارند (مثلاً ۰.۹۵)، محدودیت شما همان ۸۰۰ وات است، نه ۱۰۰۰VA .

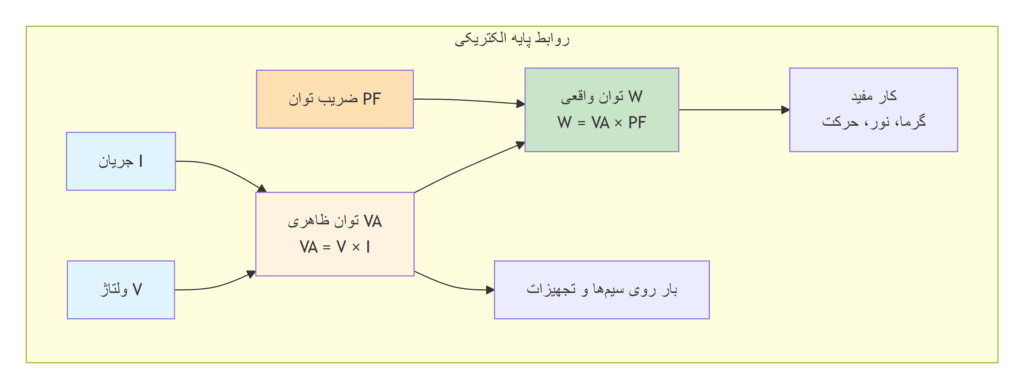

نمودار ارتباط ولتاژ، جریان و توان
سوالات متداول (FAQ)
وات نشاندهنده توان واقعی مصرفشده توسط تجهیزات است، در حالی که VA نشاندهنده توان ظاهری یا بار کلی روی سیستم برق است. برای بارهای مقاومتی (مانند بخاری برقی) این دو عدد برابر هستند، اما برای بارهای الکترونیکی (مانند کامپیوتر) VA بزرگتر از W است.
هر دو عدد مهم هستند:
UPSها ابتدا بر اساس جریان محدود میشوند که به VA مربوط است
اما توان واقعی مورد نیاز تجهیزات شما بر حسب W است
بهترین کار این است که یو پی اسی انتخاب کنید که هر دو نیاز را پوشش دهد.
به این معنا که اگر UPS دارای ضریب توان ۰.۸ باشد، حداکثر توان واقعی قابل تحویل آن ۸۰٪ ظرفیت نامی بر حسب VA است . مثلاً یک UPS 1000VA با PF=0.8 حداکثر میتواند ۸۰۰ وات توان واقعی تحویل دهد.
بهتر است هر دو را بدانید. برخی UPSهای کوچک بر حسب وات درجهبندی میشوند، اما برای UPSهای بزرگتر، معمولاً VA ملاک است. در هر صورت، بررسی مشخصات فنی کامل UPS ضروری است.
با افزایش ولتاژ، برای تأمین توان یکسان، جریان کاهش مییابد. جریان کمتر به معنای:
تلفات کمتر در سیمها
کابلهای نازکتر و کمهزینهتر
گرمای کمتر در تجهیزات
میتوانید از سه روش استفاده کنید:
برچسب پشت دستگاه: معمولاً توان بر حسب W یا VA درج شده است
دستگاه اندازهگیر توان: کلمپ متر یا واتمتر
برآورد تقریبی: کامپیوترهای معمولی ۲۰۰-۳۰۰ وات، مانیتورها ۵۰-۱۰۰ وات
بله، بسیار مهم است. برای تجهیزاتی که موتور الکتریکی دارند (یخچال، کولر، پرینتر لیزری)، جریان راهاندازی میتواند چند برابر جریان معمولی باشد. UPS باید توانایی تحمل این جریان لحظهای را داشته باشد.
این محدوده نشان میدهد UPS در چه بازه ولتاژی میتواند بدون مصرف باتری کار کند. هر چه این محدوده وسیعتر باشد، UPS کمتر به باتری سوئیچ میکند و عمر باتر بیشتر میشود.
در UPSهای آنلاین با کیفیت، ولتاژ خروجی کاملاً پایدار و دقیق است. در UPSهای لاین اینتراکتیو، ممکن است کمی نوسان داشته باشد، اما معمولاً در محدوده مجاز (۵±٪) قرار دارد.
شرکتهای برق معمولاً بر اساس توان واقعی (وات) صورتحساب صادر میکنند، اما برای مصرفکنندگان صنعتی بزرگ، ضریب توان پایین میتواند منجر به جریمه شود. زیرا جریان اضافی (که ناشی از ضریب توان پایین است) باعث تلفات در شبکه میشود.
نتیجهگیری: جمعبندی و توصیههای نهایی
ولتاژ، جریان و توان سه مفهوم بنیادی هستند که درک صحیح آنها برای انتخاب و استفاده بهینه از یو پی اس ضروری است.
نکات کلیدی برای به خاطر سپردن:
ولتاژ (V) = فشار الکتریکی – تعیینکننده محدوده کاری UPS
جریان (A) = شارش الکترونها – مبنای محدودیت اصلی UPS
توان ظاهری (VA) = V × A – معیار اولیه ظرفیت UPS
توان واقعی (W) = V × A × PF – کار مفید واقعی
ضریب توان (PF) = نسبت W به VA – پل ارتباطی بین این مفاهیم
توصیه عملی برای خرید UPS:
هر دو عدد VA و W تجهیزات خود را محاسبه کنید.
UPSی انتخاب کنید که هر دو نیاز را پوشش دهد.
به ضریب توان UPS توجه کنید (۰.۸ رایج است).
برای بارهای موتوری، جریان راهاندازی را در نظر بگیرید.
از برند معتبر با گارانتی مطمئن خرید کنید.
با درک صحیح این مفاهیم، میتوانید یو پی اسی انتخاب کنید که هم از تجهیزات شما محافظت کند و هم از نظر اقتصادی بهصرفه باشد.
