اتصال نادرست یو پی اس (UPS) یکی از رایجترین دلایل خرابی زودرس و عملکرد ناموفق آن است. قلب این اتصال، درک صحیح از ورودی و خروجی یو پی اس است. آیا میدانید کدام پورت باید به برق شهر وصل شود و کدام یک به کامپیوتر شما؟ این مقاله به زبان ساده، هر آنچه که باید در مورد ورودی و خروجی یو پی اس را توضیح میدهد.
ورودی یو پی اس (INPUT): دروازه دریافت برق
ورودی یو پی اس محلی است که دستگاه از طریق آن به منبع برق متصل میشود. این منبع میتواند پریز برق شهر یا یک ژنراتور باشد.
وظیفه: دریافت برق AC برای دو هدف:
تغذیه بارهای متصل (در حالت عادی)
شارژ باتریهای داخلی
نحوه شناسایی: معمولاً با عبارت “INPUT” یا “MAINS” و sometimes با رنگ متفاوت یا محل جداگانه روی دستگاه مشخص شده است.
هشدار: اتصال بار (مانند کامپیوتر) به پورت ورودی، باعث آسیب جدی به دستگاه میشود.
خروجی یو پی اس (OUTPUT): دروازه محافظت
خروجی یو پی اس محلی است که تجهیزات حساس شما (مانند کامپیوتر، سرور، مودم) به آن وصل میشوند.
وظیفه: توزیع برق پایدار و فیلتر شده برای محافظت از بارهای حساس.
نحوه شناسایی: با عبارت “OUTPUT” یا “PROTECTED OUTLETS” مشخص میشوند.
انواع خروجی:
خروجیهای پشتیبانی شده توسط باتری: این پورتها در هنگام قطع برق، از باتری تغذیه میکنند.
خروجیهای حفاظت شده در برابر نوسان (Surge Only): این پورتها فقط در حضور برق شهر، نوسانات را فیلتر میکنند و در زمان قطعی، برق ندارند.

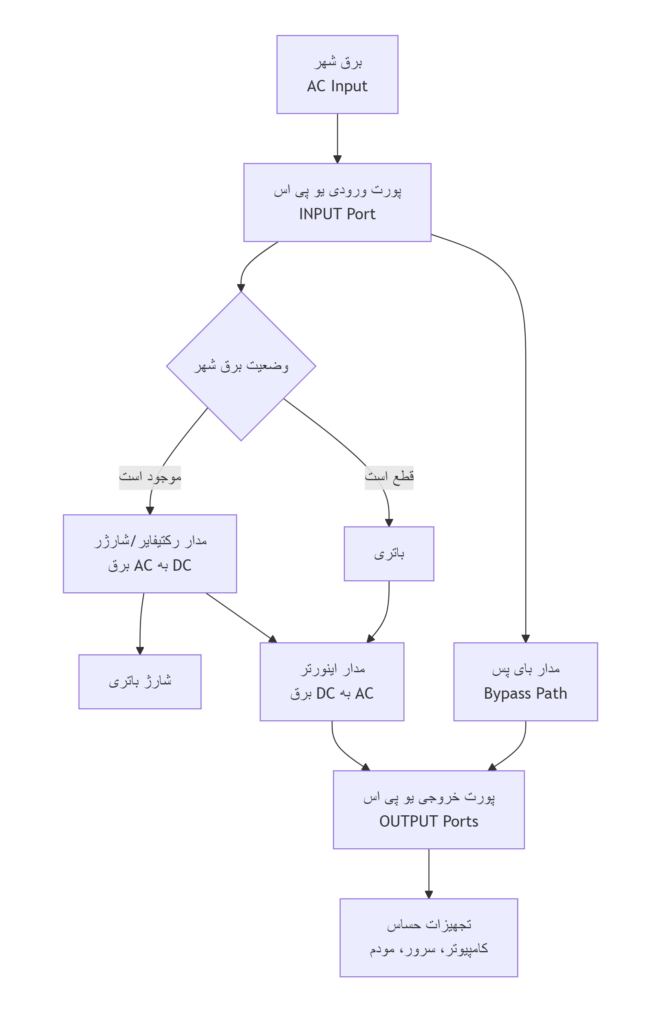

نمودار فرآیند جریان برق در ورودی و خروجی یو پی اس
اتصال صحیح ورودی و خروجی یو پی اس
مراحل گام به گام:
1. ابتدا همه دستگاه ها را خاموش کنید.
2. کابل برق یو پی اس را به پورت ورودی (INPUT) دستگاه وصل کنید.
3. سر دیگر این کابل را به یک پریز برق شهر دارای ارت متصل کنید.
4. کابلهای کامپیوتر، مانیتور و سایر تجهیزات را به پورتهای خروجی (OUTPUT) یو پی اس وصل کنید.
5. دستگاه یو پی اس را روشن کنید و صبر کنید تا وضعیت آن سبز و پایدار شود.
6. سپس تجهیزات خود را یکی یکی روشن کنید.
سوالات متداول (FAQ) درباره ورودی و خروجی یو پی اس
پاسخ: این کار میتواند باعث سوختن فیوز داخلی یو پی اس، آسیب به مدار ورودی و در موارد شدید، آسیب به خود دستگاه متصل شده شود. زیرا برق شهر مستقیماً و بدون حفاظت به آن دستگاه میرسد.
پاسخ: خیر. برخی از یو پی اسها، به ویژه مدلهای ارزانقیمت، دارای یک یا چند پورت “فقط حفاظت برق شهری (Surge Protection Only)” هستند که در زمان قطعی، برقی ارائه نمیدهند. حتماً به راهنمای کاربر دستگاه خود مراجعه کنید.
پاسخ: به طور کلی، این کار توصیه نمیشود مگر اینکه از یک محافظ برق یا سه راهی با کیفیت بسیار بالا استفاده کنید. استفاده از سه راهیهای بیکیفیت میتواند باعث اضافه بار و overheating شود.
پاسخ: به احتمال بسیار زیاد، شما کابل کامپیوتر خود را به اشتباه به یک پورت “فقط حفاظت” (Surge Only) وصل کردهاید و نه به پورت “پشتیبانی شده توسط باتری” (Battery Backup). کابل را به پورت دیگری روی یو پی اس انتقال دهید.
پاسخ: این پورتها جزء ورودی/خروجی برق نیستند. اینها ورودی/خروجی داده هستند و برای محافظت از کارت شبکه شما در برابر نوسانات برق که از طریق کابل شبکه منتقل میشوند (Surge Protection for Ethernet) طراحی شدهاند.
سخن پایانی
درک تفاوت بین ورودی و خروجی یو پی اس، سادهترین و در عین حال مهمترین گام برای استفاده بهینه از این دستگاه است. یک اتصال صحیح، نه تنها از تجهیزات شما محافظت میکند، بلکه عمر خود یو پی اس را نیز به طور قابل توجهی افزایش میدهد. همیشه به برچسبها دقت کنید و در صورت شک، به راهنمای کاربر مراجعه نمایید.
