یک نقشه نصب یو پی اس دقیق، مانند یک کاتالوگ راهنما برای سفر است؛ مسیر درست را نشان میدهد و از گم شدن و اشتباهات پرهزینه جلوگیری میکند. چه قصد نصب یک یو پی اس خانگی ساده را داشته باشید و چه یک سیستم صنعتی سه فاز پیچیده، درک و استفاده از نقشه نصب UPS اولین و حیاتیترین قدم است. این مقاله به شما یاد میدهد چگونه این نقشهها را بخوانید و از آنها برای نصب ایمن استفاده کنید.
انواع نقشه نصب یو پی اس
نقشه شماتیک (Schematic Diagram): ارتباطات الکتریکی بین قطعات را به صورت نمادین نشان میدهد.
نقشه مسیرهای سیم (Wiring Diagram): مسیر فیزیکی و نقطهبهpoint اتصال سیمها را مشخص میکند.
نقشه جانمایی (Layout Diagram): محل قرارگیری فیزیکی دستگاه، تابلو برق و باتریها را تعیین میکند.

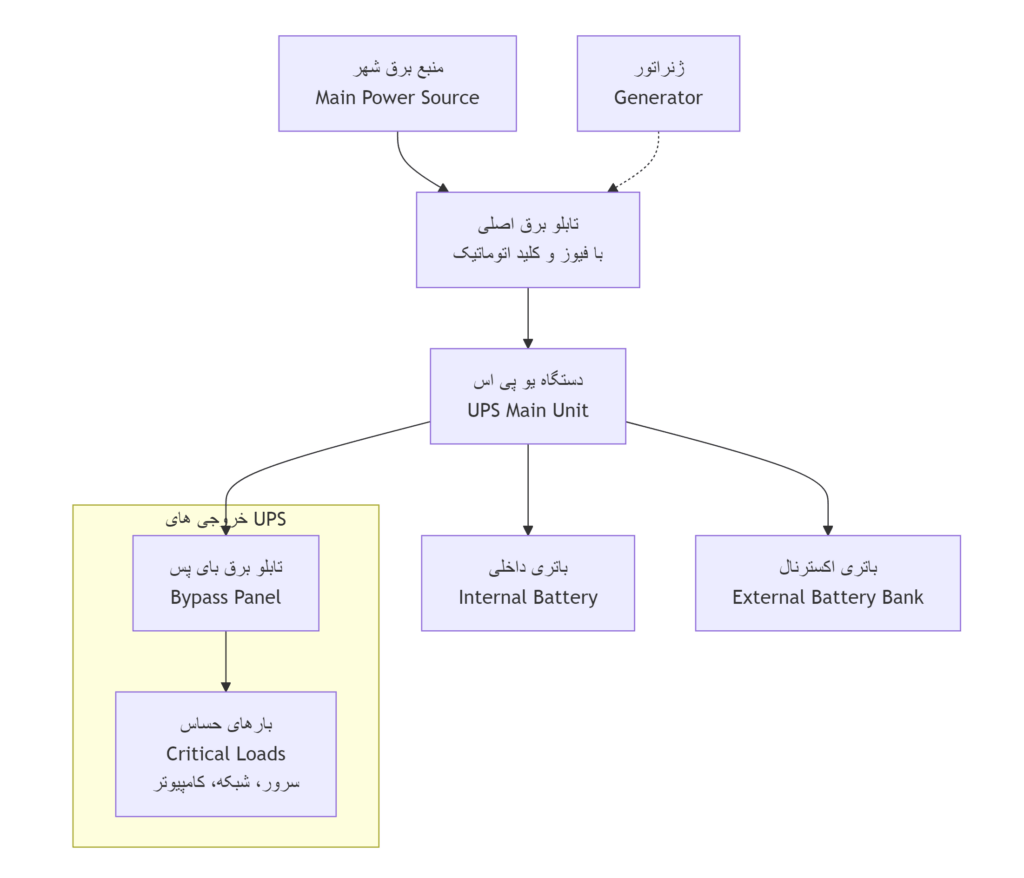

نمودار درک نقشه نصب یک سیستم یو پی اس پایه
نمونه نقشه های نصب یو پی اس

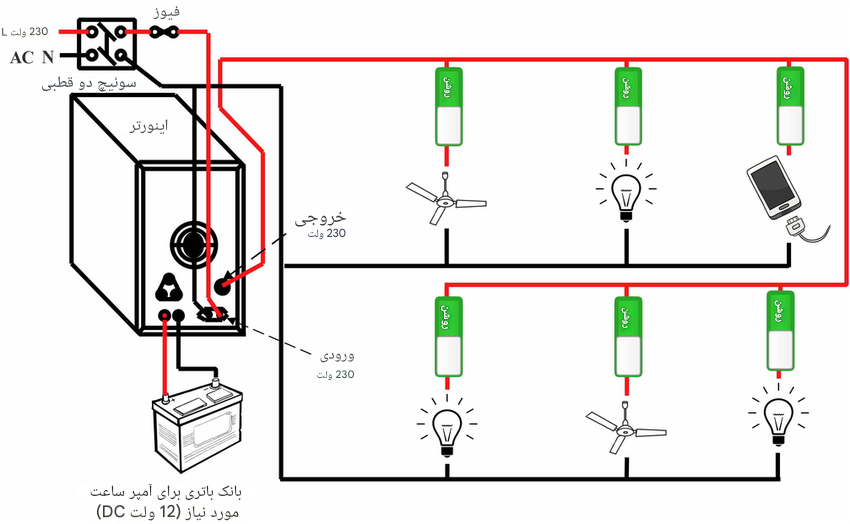

نقشه نصب یو پی اس خانگی و نحوه سیم کشی آن
در تصویر زیر نقشه نصب یک یو پی اس خانگی و نحوه سیم کشی آن و بارهای متصل به آن را مشاهده می فرمائید:
نقشه نصب یو پی اس تکفاز بهمراه کلید تغییر خودکار
در تصویر زیر نقشه نصب یک UPS تکفاز بهمراه کلید تغییر خودکار و نحوه سیم کشی آن و کلید فیوزهای خروجی آن را مشاهده می فرمائید:
نقشه داخلی یو پی اس سه فاز صنعتی
در تصویر زیر نقشه یک یو پی اس سه فاز صنعتی بهمراه کلید های بای پس اتوماتیک ، بای پس دستی و کلید ورودی و خروجی و باتری آن را مشاهده می فرمائید:
نقشه سیم کشی و اتصال دو یو پی اس صنعتی سه فاز بصورت موازی و آبشاری

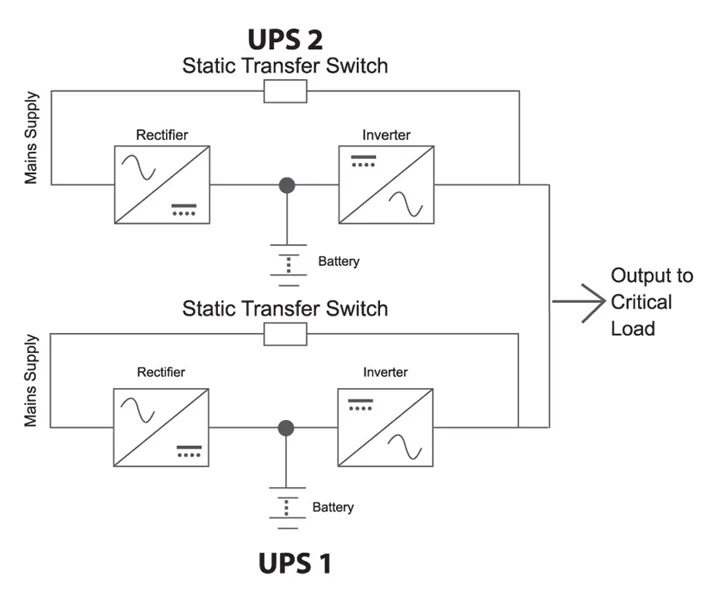

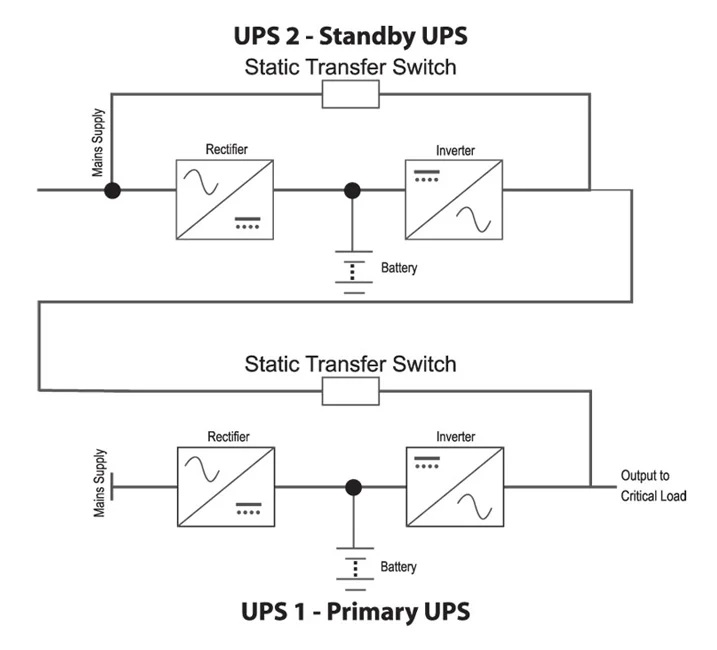

در تصاویر زیر نقشه اتصال و سیم کشی دو یو پی اس سه فاز صنعتی بصورت موازی و آبشاری را مشاهده می فرمائید:
جهت اطلاع بیشتر در رابطه با نحوه اتصالات یو پی اس ها (موازی، آبشاری (Cascade) ) و مفهوم ریداندنسی بر روی این لینک کلیک نمائید.
اهمیت نصب صحیح یو پی اس
نصب صحیح یو پی اس نه تنها به حفاظت از تجهیزات کمک میکند، بلکه میتواند باعث افزایش عمر مفید آنها شود. نقشه نصب یو پی اس باید شامل جزئیات دقیقی از اتصالات، موقعیت تجهیزات و نیازهای برقی باشد.
مزایای نصب یو پی اس:
حفاظت از تجهیزات حساس: یو پی اسها از نوسانات و قطع برق جلوگیری میکنند.
عملکرد پایدار: در صورت قطع برق، یو پی اس به طور خودکار برق را تأمین میکند.
کاهش هزینههای تعمیرات: با محافظت از تجهیزات، هزینههای تعمیر و نگهداری کاهش مییابد.
مراحل نقشه نصب یو پی اس
انتخاب محل نصب
محل نصب یو پی اس باید به گونهای انتخاب شود که دارای تهویه مناسب و دور از رطوبت باشد. همچنین باید به راحتی به پریز برق و تجهیزات الکتریکی دسترسی داشته باشد.
تهیه نقشه سیمکشی
نقشه سیمکشی باید شامل جزئیات زیر باشد:
اتصالات ورودی و خروجی: نحوه اتصال یو پی اس به برق اصلی و بارهای متصل.
محل نصب باتریها: باتریها باید در مکانی با تهویه مناسب نصب شوند.
محل نصب کلیدهای تغییر وضعیت: در صورت استفاده از کلید تغییر وضعیت، محل نصب آن نیز باید مشخص شود.
اجرای سیمکشی
پس از تهیه نقشه، نوبت به اجرای سیمکشی میرسد. در این مرحله، باید از کابلهای مناسب و با اندازه صحیح استفاده شود.
تست و راهاندازی
پس از تکمیل نصب، باید سیستم تست و راهاندازی شود. این شامل بررسی عملکرد یو پی اس و اطمینان از کارکرد صحیح آن در شرایط واقعی است.
نکات مهم در نصب یو پی اس
استفاده از کابلهای مناسب: از کابلهای با اندازه و کیفیت مناسب استفاده کنید تا از اتلاف انرژی جلوگیری شود.
توجه به تهویه: یو پی اسها در حین کار گرما تولید میکنند، بنابراین باید در مکانی با تهویه مناسب نصب شوند.
نصب توسط متخصصین: نصب یو پی اس باید توسط افراد با تجربه و متخصص انجام شود تا از ایمنی و عملکرد صحیح آن اطمینان حاصل شود.
اجزای کلیدی در هر نقشه نصب یو پی اس
1. ورودی اصلی برق (Main Input): نقطه اتصال به برق شهر که معمولاً از طریق یک کلید اتوماتیک (MCB) محافظت میشود.
2. مسیر بایپس (Bypass Path): مسیری که در صورت خرابی یو پی اس، بار را مستقیماً به برق شهر متصل میکند.
3. مسیر اینورتر (Inverter Path): مسیر اصلی که برق از طریق باتریها و اینورتر به بار میرسد.
4. بانک باتری (Battery Bank): اتصال باتریهای داخلی و اکسترنال به صورت سری یا موازی.
5. خروجی بارهای حساس (Output to Critical Loads): نقطه نهایی که تجهیزات شما به آن متصل میشوند.
سوالات متداول (FAQ) درباره نقشه نصب یو پی اس
پاسخ: برای نصبهای بسیار ساده (اتصال مستقیم به پریز)، معمولاً نقشه پیچیدهای نیاز نیست و راهنمای کاربر کافی است. اما برای سیستمهایی که شامل سیمکشی اختصاصی یا اتصال به ژنراتور هستند، داشتن نقشه نصب UPS ضروری است.
پاسخ: نصب بدون نقشه میتواند منجر به اتصال نادرست سیمها، آسیب دائمی به دستگاه، از دست رفتن گارانتی، برقگرفتگی و حتی آتشسوزی شود.
پاسخ: نقشه نصب UPS خانگی بسیار ساده است و اغلب تنها یک اتصال مستقیم را نشان میدهد. در حالی که نقشه نصب UPS صنعتی یا سه فاز شامل جزئیات کامل تابلوبرق، کلیدهای اتوماتیک، سیستم بایپس، اتصال به ژنراتور و بانک باتری اکسترنال است.
پاسخ: میتوانید با مراجعه به سایت سازنده و جستجوی مدل دقیق دستگاه، آن را دانلود کنید. اگر پیدا نکردید، با یک شرکت نامی توان میعاد تماس بگیرید؛ چون ما به بانک اطلاعاتی جامعی از نقشهها دسترسی داریم.
سخن پایانی
نقشه نصب یو پی اس تنها یک کاغذ نیست، بلکه زبان فنی دستگاه شماست. فراگیری خواندن این زبان، سرمایهای برای یک نصب ایمن، مطمئن و بهینه است. قبل از روشن کردن هر کلیدی، مطمئن شوید که نقشه راه را به درستی درک کردهاید.
